CIP stanica 1500 litrov

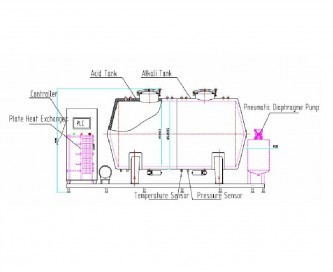

CIP stanica 1500 litrov - image

Plne automatický CIP čistiaci systém


1500 l / nádrž dvojkomorová s izoláciou

Čerpadla: 20 m3/hod



Doskový výmenník: 12 m2

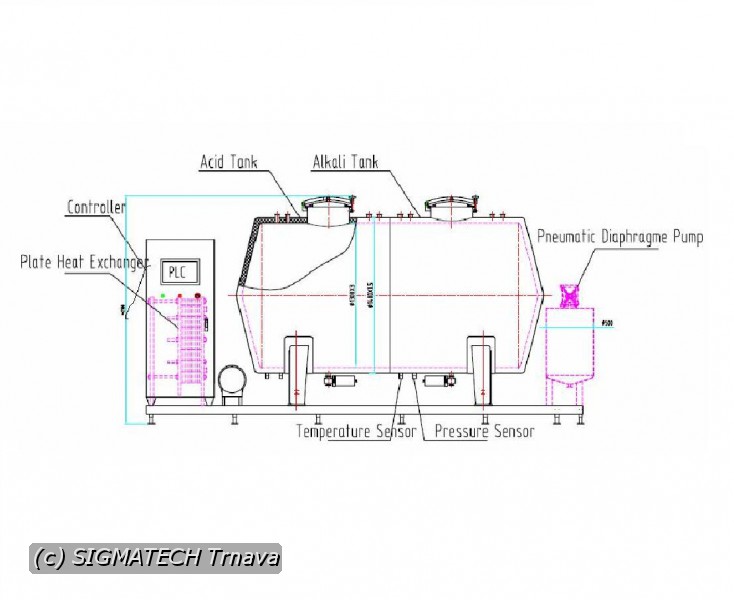

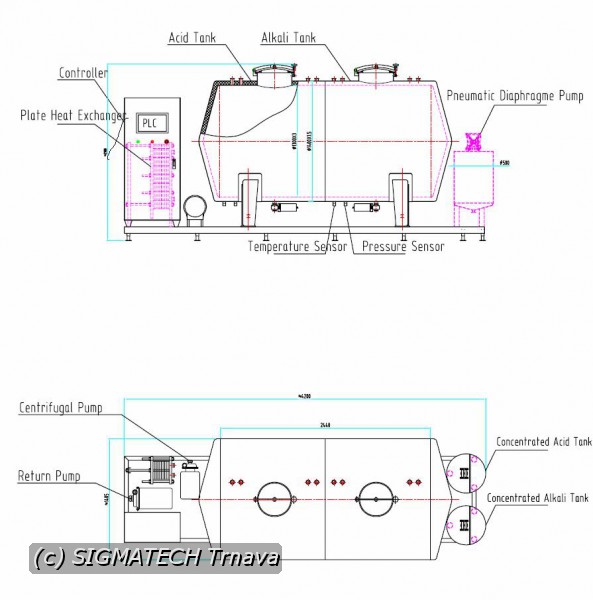

Kompletná čistiaca CIP Stanica s výmenníkom na ohrev, čerpadlami, nádržami, automatikou.




1. Hlavné technické parametre:

No.

Item

Specification

QTY

Remark

2

Acid Tank

Nádrž 1500 litrová

1500L, Φ1200*1220

Kyselina

1

SUS304, 3 mm with insulation layer

3

Alkali Tank

Nádrž 1500 litrová

1500L, Φ1200*1220

Lúh

1

SUS304, 3 mm with insulation layer

4

Hot Water Tank



0

0

SUS304, 2 mm with insulation layer

5

Concentrated Acid Tank

140L

Nádrž na koncentráty

1

SUS316, 2mm

6

Concentrated Alkali Tank

140L

Nádrž na koncentráty

1

SUS316, 2mm

7

Pneumatic Angle Seat Valve

Φ32

Riadiaci pneuventil

1



8

Pneumatic Butterfly Valve

Φ38

Pneumatické klapky

10



9

Plate Heat Exchanger

12m2

Výmenník tepla

1



10

Inlet Pump

20 m3 čerpadlo

1



11

Return Pump

20 m3 čerpadlo

1



12

Pipes

Φ38 potrubie

1 set



13

Distributor

Φ38 rozdelovač





14

Temperature Sensor

PT100

Snímače teploty

2



15

Electric Conductivity

 Snímač vodivosti

1



16

Liquid Level Sensor

Snímač hladiny

2



17

Pneumatic Diaphragm Pump

Pneumatické dávkovacie čerpadlá

2



18

PLC Control System

Riadiaci system

1

Siemens

19

Touch Screen

Obrazovka

1

Siemens
